Tool Changers: QC-510


Skip Navigation Links主页 > 产品中心 > 机器人工具快换装置 <br /> (Tool Changer) > 工具快换装置型号 > QC-510





Product Advantages
  • No-Touch locking technology allows up to 0.1 inch (2.54 mm) plate separation when locking.
  • Ready sensors (2) detect when the Tool plate is within 0.06 inch (1.5 mm) of the Master plate, signaling ready-to-lock.
  • Patented Fail-Safe locking mechanism design results in low force acting on the piston.
  • Large piston diameter and outward ball travel increase moment capacity.
  • All locking parts are made of Rc58 stainless steel.
  • Integrated Lock/Unlock sensing for safety.
  • Mounts directly to most 1000 kg robots (no SIP required).

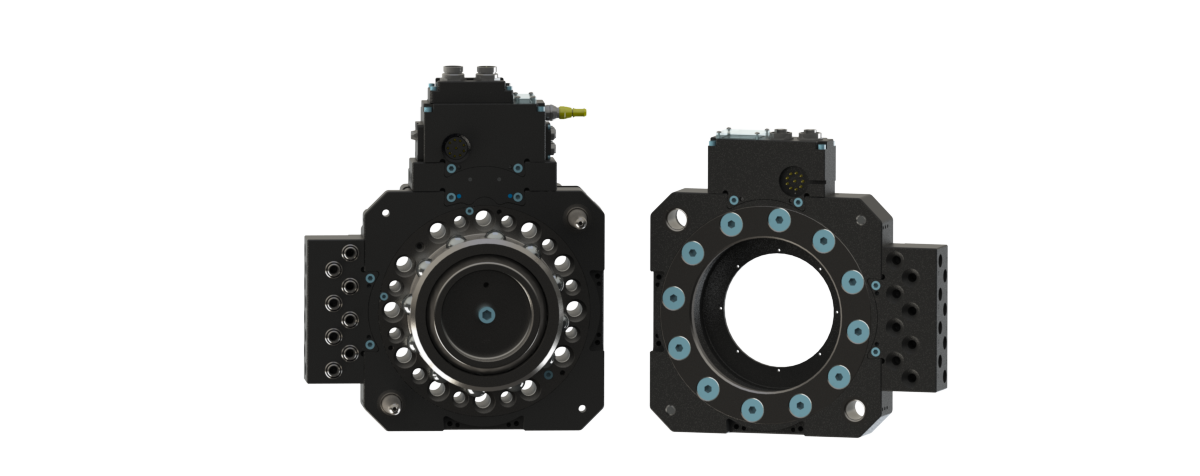

QC-510 with Pneumatic module and Control module
QC-510 with Pneumatic module and Control module

规格图纸手册兼容的模块型号3D模型
Units:
建议额定载荷: 1500 lb
锁紧力@80Psi(5.5Bar) 14000 lb
静态承载力矩(X&Y): 43000 lbf-in
静态承载力矩(Z): 31000 lbf-in
位置重复精度-(X,Y&Z): 0.0006 in
重量-锁紧后: 61.8 lb
机器人侧重量: 42.8 lb
工具重量: 19 lb
87Psi(6Bar)压力下,锁紧之前机器人侧和工具侧之间的最大间隙 0.1 in
