ATI Tool Changer Products: QC-41

Puertos NPT 3/8 Grandes. La tecnología de bloqueo sin toque permite hasta 0.12 pulgadas (3.0 mm) de separación de la placa cuando se bloquea. El mecanismo patentado del diseño del mecanismo de bloqueo a prueba de fallas tiene como resultado una baja fuerza que actúa sobre el pistón. El gran diámetro del pistón y el recorrido de la bola externa aumentan la capacidad del momento. Todas las partes de bloqueo se elaboran de acero inoxidable Rc58. Bridas de larga duración para paso neumático.

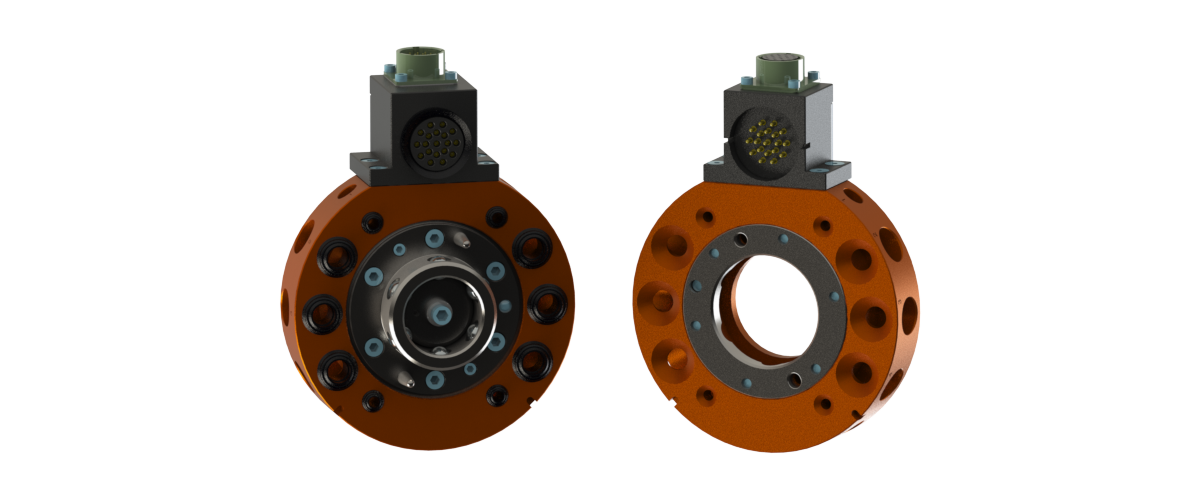

Placa del Máster y Herramientas QC-41 con módulo eléctrico R19

Módulos de Control y Señal

Módulo	Tipo	Descripción	Notas	Placa de Adaptador Requerida
CV14 Family	Módulos de Control y Señal	Compact Discrete Control/Valve Module with Locked/Unlocked Sensor Cables, Tool Stand Interlock (TSI), 0-F Tool ID.	Flat A, 9120-CV14xW(N/E/R)-M	No
G5	Módulos de Paso de DeviceNet	Módulo Eléctrico de 19 pines, 3 Amp/250VCA con Conector DeviceNet de 5 pines y Eslabón Giratorio de 5 posiciones.	Flat A	No
RE5	Módulos de paso de 100Mb Ethernet/EtherNetIP/EtherCAT/PROFINET	Módulo de Paso Ethernet con 4 Pines y Protección.	Flat A	No

Módulos Eléctricos

Módulo	Tipo	Lado	Descripción	Notas	Placa de Adaptador Requerida
D25	Módulos Eléctricos		Módulo eléctrico de 25 pines, 3 Amp/50VCA con conector sub-D de baja energía.	Flat A	No
G10	Módulos Eléctricos		Miniconector MS de 19 pines (10 disponibles para el cliente), 3 Amp/250VAC, de rápida desconexión con ID de Herramientas 0-99 incluido dentro y eslabón giratorio de 5 posiciones - costado de Herramientas solamente.	Flat A	No
G12 Family	Módulos Eléctricos		G-Style Adjustable module with M12, 12-pole connector supporting 16 (0-F) Tool ID.	Flat A	No
G14	Módulos Eléctricos		Conector miniatura MS de 19 pines (14 disponibles para el cliente), 3 Amp/250VCA, de rápida desconexión con ID de Herramientas 0-15 incluido dentro y eslabón giratorio de 5 posiciones - costado de Herramientas solamente.	Flat A	No
G19	Módulos Eléctricos		Módulo eléctrico de 19 pines, 3 Amp/250VCA con miniconector MS de rápida desconexión y eslabón giratorio de cinco posiciones.	Flat A	No
G26 Family	Módulos Eléctricos		Módulo Eléctrico de 26 pines, 3 Amp/250VAC con conector miniatura MS de rápida desconexión y eslabón giratorio de cinco posiciones.	Flat A	No
GD4	Módulos Eléctricos		Electrical Module with and with 5-position adjustable M12 4-Pin Connector	Flat A	No
GF19 Family	Módulos Eléctricos		Módulo eléctrico de 19 pines, 3 Amp/125VCA con conector estilo M16 de rápida desconexión y eslabón giratorio de cinco posiciones.	Flat A	No
MT14A-M and MT14-T, MTR14-M and MTR14-T	Módulos Eléctricos	M	Módulo eléctrico de 14 pines, 14 Amp/500VCA/700VCD. También disponible con versión modificada con conector de Anfenol reubicado para montar con brida de conector paralela al lado de montado.	Flat A	No
MT8 Family	Módulos Eléctricos		Módulo eléctrico de 8 pines, 20 Amperios, 500VAC/700 VCD.	Flat A	No
R10	Módulos Eléctricos		Módulo eléctrico de 19 pines (10 disponibles para uso del cliente - Consulte el dibujo de distribución de los pines), 5 Amp/250VCA (R19) con ID de Herramientas (0-99) (costado de Herramientas solamente) (También consulte la página web de la Familia R19).	Flat A	No
R12	Módulos Eléctricos		12-pin pass-thru module with an M12, 12-pin connector, supports Coherix predator 3D camera power/IO	Flat A	No
R14	Módulos Eléctricos	T	Módulo eléctrico de 19 pines (14 disponibles para uso del cliente - consulte el dibujo de distribución de los pines, 5 Amp/250VCA (R19) con ID de Herramientas (0-9) (costado de Herramientas solamente) (Consulte también la página web de la Familia R19).	Flat A	No
R17	Módulos Eléctricos	T	Módulo eléctrico de 26 pines (17 disponibles para uso del cliente - Consulte el dibujo de distribución de los pines), 3 Amp/250VCA (R26) con ID de Herramientas (0-99) (costado de Herramientas solamente) (También consulte la página web de la Familia R26).	Flat A	No
R19 Family	Módulos Eléctricos		Módulo eléctrico de 19 pines, 5 Amp/250VCA conector miniatura MS de rápida desconexión.	Flat A	No
R21	Módulos Eléctricos	T	Módulo eléctrico de 26 pines (21 disponibles para uso del cliente - Consulte el dibujo de distribución de los pines), 3 Amp/250VCA (R26) con ID de Herramientas (0-9) (costado de Herramientas solamente) (También consulte la página web de la Familia R26).	Flat A	No
R26 Family	Módulos Eléctricos		Módulo eléctrico de 26 pines, 3 Amp/250VAC con conector miniatura MS de rápida desconexión.	Flat A	No
R32 Family	Módulos Eléctricos		32 pines, 3 Amp/250VCA con conector de 36 pines MS de rápida desconexión.	Flat A	No
R3-M,S3-T	Módulos Eléctricos		Módulo Eléctrico de 4 Amp/250VAC con Conector Minifast RSFL36 Turck de 3 pines.	Flat A	No
R4	Módulos Eléctricos		Módulo Eléctrico de 4 Amp/250VCA con conector Eurofast de 4 pines.	Flat A	No
RF14	Módulos Eléctricos		Módulo eléctrico de 19 pines (14 disponibles para uso del cliente - Consulte el dibujo de distribución de los pines), 3 Amp/125VCA (RF19) con ID de Herramientas (0-9) (costado de Herramientas solamente) (También consulte la página web de la Familia RF19).	Flat A	No
RF19 Family	Módulos Eléctricos		Módulo eléctrico de 19 pines, 3 Amp/125VCA con conector estilo M16 de rápida desconexión.	Flat A	No
RF4A	Módulos Eléctricos		RF4A Electrical Module Assembly with 4-Pin Minifast Connector and High Power Pin Block	Flat A	No
RF5	Módulos Eléctricos		Ensamble del Módulo Eléctrico, Conector Minifaste de 5 Pines, Bloque de Pines de Alta Energía.	Flat A	No
RF6A	Módulos Eléctricos		Electrical Module Assembly, 6-Pin Minifast Connector, High Power Pin Block	Flat A	No
RK12	Módulos Eléctricos		Módulo eléctrico con paso de 12 pines, conector M23 de 12 Pines, Energía 5 Amperios/150VCD, Señal 2 Amperios/30V	Flat A	No
RK19	Módulos Eléctricos		Módulo Eléctrico RK19 con Conector M23 de 19 Pines, 5 Amp/150 VAC.	Flat A	No
RL5	Módulos Eléctricos		High Power Electrical Module with 5-pole, M12 L-Coded Connector supporting up to 63V/16A.	Flat A	No
RU10	Módulos Eléctricos		Módulo Eléctrico de 10 pines, 5 Amp/250VCA con u solo conector USB 2. 0.	Flat A	No
S14	Módulos Eléctricos	T	Módulo eléctrico de 19 pines (14 disponibles para uso del cliente - Consulte el dibujo de distribución de los pines), 5 Amp/250VCA (S19) con ID de Herramientas (0-9) (costado de Herramientas solamente) (También consulte la página web de la Familia S19).	Flat A	No
S19 Family	Módulos Eléctricos		Módulo eléctrico en línea de 19 pines, 5 Amp/250VCA con conector miniatura de rápida desconexión MS.	Flat A	No
S26	Módulos Eléctricos		Módulo eléctrico en línea de 26 pines, 3 Amp/250VCA con conector miniatura MS de rápida desconexión.	Flat A	No
SF19 Family	Módulos Eléctricos		Módulo eléctrico de 19 Pines en línea, 3 Amp/125VCA con conector de rápida desconexión estilo M16.	Flat A	No
T19 Family	Módulos Eléctricos		Módulo eléctrico de 19 pines, 5 Amp/250VCA con conector roscado cilíndrico MS.	Flat A	No
TMB	Módulos Eléctricos		Módulo eléctrico de paso para señales de Multibus utilizando un conector M23 de 17 pines.	Flat A	No
X7B	Módulos Eléctricos		Módulo de cable coaxial, contacto único de 75 Ohm, Conector BNC.	Flat A	No
X7C	Módulos Eléctricos		Módulo de Alto Voltaje para Aplicaciones de Soldadura Ultrasónica, Conector SHV.	Flat A	No
X7G	Módulos Eléctricos		Módulo de Alto Voltaje para las Aplicaciones de Soldadura Ultrasónica, Conector SHV Aislado.	Flat A	No

Módulos Neumáticos y de Fluidos

Módulo	Tipo	Lado	Descripción	Notas	Placa de Adaptador Requerida
FG2	Módulo de Fluido/Aire		(2) puertos autosellables G 3/8 (BSPP) de módulo de fluido/aire, acero inoxidable (remplaza F02-E).	Flat A	No
FG2-M,FG2A-T	Módulos de Aire	T	(2) puertos de paso G 3/8 (BSPP) de módulo neumático, acero inoxidable (costado de Herramientas solamente).	Flat A	No
FN2	Módulo de Fluido/Aire		(2) puertos autosellables NPT 3/8 de módulo de fluido/aire, acero inoxidable (remplaza F02-N).	Flat A	No
P05	Módulos de Aire		(10) puertos M5 para paso neumático.	Flat A	No
P14,P14-E	Módulos de Aire		(2) puertos NPT 1/4 o puertos de paso G 1/4 (BSPP) de módulo neumático.	Flat A	No
P18,P18-E	Módulos de Aire		(4) puertos de paso NPT 1/8 o G 1/8 (BSPP) de módulo neumático.	Flat A	No
P188-E	Módulos de Aire		Módulo Neumático con (8) Puertos G 1/8 (BSPP).	Flat A	No
P48,P48-E	Módulos de Aire	T	Módulo Neumático con (4) Puertos de Paso NPT 3/8.	Flat A	Yes
P48,P48-E	Módulos de Aire	M	Módulo Neumático con (4) Puertos de Paso NPT 3/8.	Flat A	Yes
P8M5	Módulos de Aire		Pneumatic Module with (8) M5 radial/axial pass-through air ports	Flat A	No
V200A	Módulos de Vacío	M	Módulo de Paso de Vacío con (1) puerto NPT de 2", patrón M19.	Flat A	Yes
V200A	Módulos de Vacío	T	Módulo de Paso de Vacío con (1) puerto NPT de 2", patrón M19.	Flat A	Yes
V200E	Módulos de Vacío	M	Módulos de Vacío con Puertos de Paso G (BSPP), Patrón M19, Versión Euro - Módulo en el costado del Máster - (1) Puerto de paso de 2" - Módulo en el costado de Herramientas - (1) Puerto de Paso de 2" - Módulo en el costado de Herramientas - (3) Puertos de Paso de 1".	Flat A	Yes
V200E	Módulos de Vacío	T	Módulos de Vacío con Puertos de Paso G (BSPP), Patrón M19, Versión Euro - Módulo en el costado del Máster - (1) Puerto de paso de 2" - Módulo en el costado de Herramientas - (1) Puerto de Paso de 2" - Módulo en el costado de Herramientas - (3) Puertos de Paso de 1".	Flat A	Yes
V34	Módulos de Vacío		(1) puerto de paso G 3/4 (BSPP) de módulo de vacío solamente.	Flat A	No

Módulos Servo

Módulo	Tipo	Lado	Descripción	Notas	Placa de Adaptador Requerida
RES10B	Módulos Servo		Servo Signal Module with 12-pole, M23 Connector, STP Wiring		No
RES17	Módulos Servo		Servo Signal Module with 17-pole, M23 connector		No

Opciones del Montado del Estante de Herramientas

Click aquí for a complete list of Tool Stand information and components.

Nombre Opción:

Tooling Plate, Horizontal

Número de Parte:

9120-TSS-HBQ-7539

Descripción:

TSS Tooling Interface Plate for QC-41 - Blank

M[odulos de Montado:

9120-TSS-MMB-7130

Módulo de Sensor:

Carrier included with Mounting Module (9120-TSS-SM-3315)

Dibujos del Cliente:

9630-20-TSS-HBQ-7539.pdf	Placa de la Interfaz del Herramental TSS para QC-41 - Testigo
9630-20-TSS-MMB-7130.pdf	Módulo de Montado TSS y Acoplador Manual

Notas:

Optional Prox Sensor available - see 9120-TSS-SM-3315.
Tooling Plate listed has blank customer interface.

Nombre Opción:

TSS Vertical Tooling Interface Plate - J16 Pattern - Notched

Número de Parte:

9120-TSS-VBQ-8206

Descripción:

TSS Pin & Bushing Vertical Tooling Interface plate w/J16 Pattern - notched

M[odulos de Montado:

9120-TSS-MMB-7130

Módulo de Sensor:

Carrier (9120-TSS-SM-3315) included with Mounting Module. Sensor ordered separately.

Dibujos del Cliente:

9630-20-TSS-MMB-7130.pdf	Módulo de Montado TSS y Acoplador Manual
9630-20-TSS-VBQ-8206.pdf	Placa de la Interfaz del Herramental Vertical TSS – Patrón J16 - Dentada

Notas:

Check for possible port fitting interference.
Protrudes above coupling surface; pay attention to Master side clearance during Tool pick/drop.
Optional Prox Sensor available - see 9120-TSS-SM-3315.
Mounts to Flats B or C only on QC-18.

Nombre Opción:

Mounting Module, Wide

Número de Parte:

9120-TSS-MMB-7130

Descripción:

TSS and Manual Coupler Mounting Module

Módulo de Sensor:

Carrier (9120-TSS-SM-3315) included with Mounting Module. Sensor ordered separately.

Dibujos del Cliente:

9630-20-TSS-MMB-7130.pdf

Módulo de Montado TSS y Acoplador Manual

Notas:

Mounts to: 9120-TSS-PM, 9120-TSM-PM, and 9120-TSM-HM (don't use with 9120-TSS-HM).
Optional Prox Sensor available - see 9120-TSS-SM-3315.
When using QC-40, 40Q, 40 Euro, and 41, mount 9120-TSM-MMB-7130 to 9120-TSM-PM-xxxx and 9120-TSM-HM-xxxx hardware only.

Nombre Opción:

Tooling Plate, Vertical

Número de Parte:

9120-TSS-VBB-7963

Descripción:

TSS Vertical Tooling Interface Plate - Blank

M[odulos de Montado:

9120-TSS-MMB-7130

Módulo de Sensor:

Carrier (9120-TSS-SM-3315) included with Mounting Module. Sensor ordered separately.

Dibujos del Cliente:

9630-20-TSS-MMB-7130.pdf	Módulo de Montado TSS y Acoplador Manual
9630-20-TSS-VBB-7963.pdf	Placa de la Interfaz del Herramental Vertical TSS - Testigo

Notas:

9120-TSS-VBB-7963 - Actual weight = 0.63 lb (0.29 kg).
Optional Prox Sensor available - see 9120-TSS-SM-3315.
Mounts to: Horizontal Module or Post Module.
Tooling Plate listed has blank customer interface.
