Tool Changers: QC-313


Skip Navigation LinksHome > Produtos > Trocadores de Ferramentas Robóticos > Modelos de Trocadores de Ferramentas > QC-313





Product Advantages
  • No-Touch locking technology allows up to 0.1 inch (2.54 mm) plate separation when locking.
  • Ready sensors (2) detect when the Tool plate is within 0.06 inch (1.5 mm) of the Master plate, signaling ready-to-lock.
  • Patented Fail-Safe locking mechanism design results in low force acting on the piston.
  • Large piston diameter and outward ball travel increase moment capacity.
  • All locking parts are made of Rc58 stainless steel.
  • Integrated Lock/Unlock sensing for safety.
  • Mounts directly to most 500 Kg robots (no SIP required).

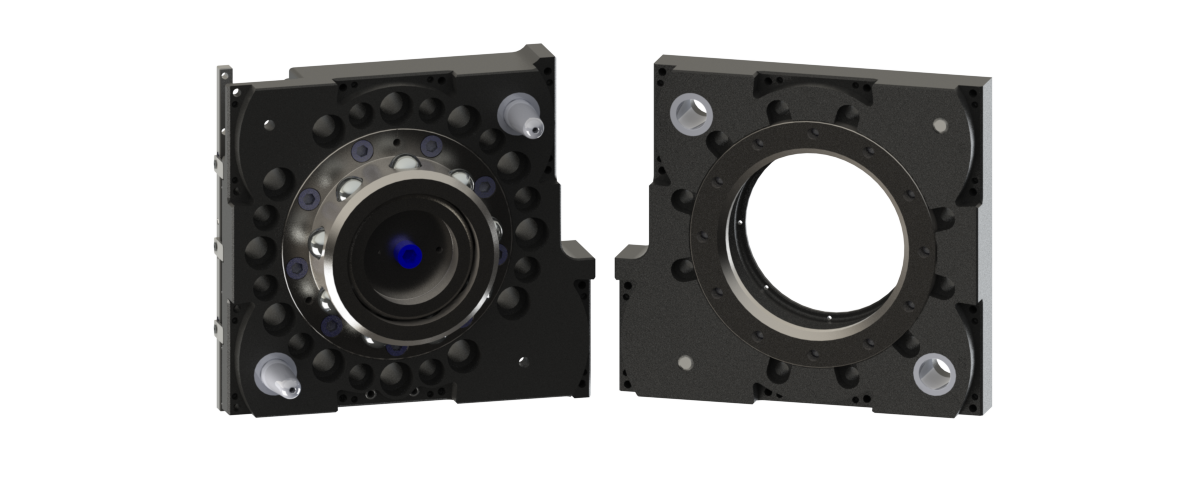

QC-313 Tool Changer (Master and Tool)
QC-313 Tool Changer (Master and Tool)

SpecificationsDrawingsManualsCompatible ModulesTool Stand Options3D CAD Models
Units:
Suggested Payload Limit: 1100 lb
Locking Force @ 80 psi (5.5 bar): 8600 lb
Static Moment Capacity (X & Y): 29100 lbf-in
Static Moment Capacity (Z): 28000 lbf-in
Positional Repeatability - (X, Y, & Z): 0,0006 in
Weight - when coupled: 47,1 lb
Master Weight: 30,6 lb
Tool Weight: 16,5 lb
Maximum distance between Master & Tool plate before locking at 87 psi (6 bar): 0,1 in
