Tool Changers: QC-22


Skip Navigation LinksHome > Produtos > Trocadores de Ferramentas Robóticos > Modelos de Trocadores de Ferramentas > QC-22





Product Advantages
  • Large 3/8 NPT ports in a small lightweight package.
  • No-Touch locking technology allows up to 0.08 inch (2.0 mm) plate separation when locking.
  • Patented Fail-Safe locking mechanism design results in low force acting on the piston.
  • All locking parts made of Rc58 stainless steel.
  • Long-life bushings for pneumatic pass-through.
  • One (1) flat to mount optional modules.
  • Optional Lock and Unlock sensing without increasing the stack height.

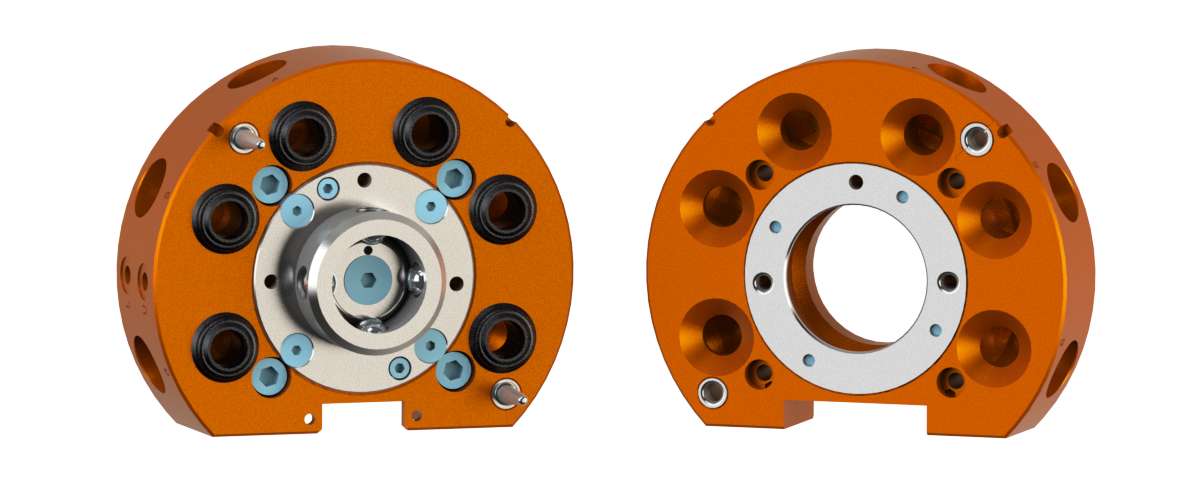

QC-22 Tool Changer (Master and Tool)
QC-22 Tool Changer (Master and Tool)

SpecificationsDrawingsManualsCompatible ModulesTool Stand Options3D CAD Models
Units:
Suggested Payload Limit: 55 lb
Locking Force @ 80 psi (5.5 bar): 520 lb
Static Moment Capacity (X & Y): 500 lbf-in
Static Moment Capacity (Z): 800 lbf-in
Positional Repeatability - (X, Y, & Z): 0,0006 in
Weight - when coupled: 3,12 lb
Master Weight: 1,91 lb
Tool Weight: 1,21 lb
Maximum distance between Master & Tool plate before locking at 87 psi (6 bar): 0,08 in
Pneumatic Pass-through Ports (qty) Size: (6) 3/8 NPT
