Transductores F/T a medida


Skip Navigation LinksCasa > Productos > Sensores de Fuerza / Torque > Modelos de F/T > Transductores F/T a medida


ATI puede proporcionar transductores F/T a medida diseñados especialmente para su aplicación. A continuación siguen algunos ejemplos de nuestras capacidades. Para obtener mayor información, por favor consulte al departamento de ventas de ATI en el siguiente enlace.

Consulte al departamento de ventas de ATI


DeltaRad
Sensores tolerantes a la radiación

En colaboración con el cliente, ATI desarrolló los modelos de transductor Delta y Theta que distingue una insensibilidad de radiación mejor que 10kGy. Los transductores DeltaRad y ThetaRad son compatibles con la línea de producto DAQ de ATI e incluyen un orificio de 13 mm.

Especificaciones estándar de Delta
Especificaciones estándar de Theta


Custom-266
Placas de interfaz a medida para ajustar el espacio limitado

Al integrar un transductor en una aplicación existente, el cliente se limitaba por la altura de la pila. El espacio era muy pequeño para ubicar un transductor estándar y placas de interfaz. ATI diseñó una herramienta especial y placas adaptadoras de montaje con patrones de interfaz correspondientes a la mecanización y robot existentes del cliente.

Especificaciones estándar de Mini85

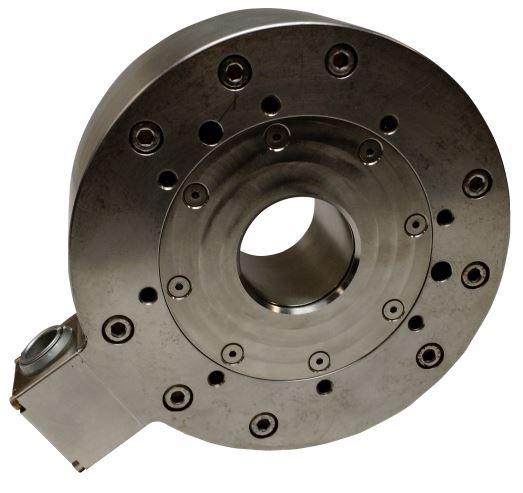

9105-TWL-OMEGA191TH54-IP68

Large Transducer with Through Hole and IP68 Protection

A customer needed to pass tooling through the center of the transducer that was used in a location where water could get into the transducer. ATI placed a 54mm sealed through hole in an Omega191 transducer and provided external electronics. The unit is sealed against water intrusion at an immersion depths up to 10m.

Omega191 IP65/IP68 Standard Specifications


Custom-205

Componentes y materiales especificados por el cliente

ATI diseñó un transductor para satisfacer los requerimientos pocos habituales del cliente. ATI preparó el transductor con un sensor especial de temperatura y otros componentes, utilizó un conector especial eléctrico y produjo placas de montaje a medida.

Especificaciones estándar de Mini85


Custom-168 y Custom-169

Aplicación de cámara de vacío

El cliente requería un transductor que pudiera utilizarse en una cámara de vacío. ATI desarrolló un transductor compatible con la cámara de vacío y un método para conectar el transductor al equipo externo a la cámara de vacío.

Especificaciones estándar de Mini45


Custom-187

Gran orificio pasante y cableado especial

El cliente requería un transductor clasificado IP65 con un gran orificio pasante, bloque de conector a medida y un cable especial de interfaz. ATI desarrolló un método para sellar el orificio pasante del transductor y personalizó el bloque de conector para ajustarse a la aplicación e integró el cable especial.

Especificaciones estándar de Omega190 IP65/IP68


Omega190-TH

Gran transductor con orificio pasante

Un cliente necesitaba pasar la mecanización por el centro del transductor. ATI ubicó un orificio de 55 mm en un transductor Omega190 y proporcionó electrónica externa.

Especificaciones estándar de Omega190


Custom-222

Inmersión de baño de aceite mineral

Este diseño a medida permitió que Nano17 para sumergirse en baño de aceite mineral blanco. ATI realizó pruebas de compatibilidad para garantizar confiabilidad del transductor y desarrolló una nueva forma de cableado que pudiera soportar la inmersión en el baño de aceite.

Especificaciones estándar de Nano17


Custom-217

Conector especificado por el cliente

El cliente requería transductores múltiples, cada uno con un conector a medida y un juego de cables. ATI modificó los transductores Mini40 y creó el juego de cables para satisfacer sus necesidades.

Especificaciones estándar de Mini40


Custom-229

Salida alternativa de cable

La aplicación del cliente requería una ubicación única de la salida del cable. ATI modificó un transductor Mini40 mediante la compensación de la salida del cable axial.

Especificaciones estándar de Mini40


TWFB-Mini45-R

Señales adicionales de referencia

El cliente tenía una aplicación que requería señales de referencia adicionales para cada extensométrica. ATI desarrolló un hardware eléctrico interno para la salida de las señales requeridas por el cliente.

Especificaciones estándar de Mini45


Mini45-ERA

Salida de cable en ángulo recto con liberación de tensión

Por razones de espacio disponibles, el cliente necesitaba un transductor con una salida especial de cable. ATI creó un transductor con una salida de cable en ángulo recto que incorporó una liberación de tensión de cable moldeado.

Especificaciones estándar de Mini45


TIF-Omega160TH53
Transductor grande con orificio pasante y electrónica a medida

Un cliente requería que la mecanización pasara por el centro del transductor DAQ con electrónica integrada. ATI diseñó un transductor Omega160 con un orificio pasante de 53 mm y personalizó la electrónica DAQ para corresponder a esta solicitud

Especificaciones estándares de Omega160


MINI85TH20-ZM5P3
Transductor con Características de Montado de Alta Resistencia

El cliente requirió una placa de montado más robusta compatible con sujetadores grado aviación. ATI desarrolló una nueva placa elaborada de acero de alta resistencia y roscas personalizadas clase 3B para cumplir con los requisitos exigentes del cliente.

Especificaciones estándar de Mini85


TWL-Omega190TH63

Gran orificio pasante y conector especificado por el cliente

El cliente requiere un transductor con un gran orificio y un conector a medida. ATI modificó un transductor Omega190 para proporcionar un orificio de 63 mm, integrado con conector a medida y proporcionó electrónica externa.

Especificaciones estándar de Omega190
