DeviceNet Pass-through Modules: G5


Skip Navigation Linksホーム > 製品 > ロボット式ツールチェンジャ > モジュールとアクセサリ > モジュール > 制御と信号のモジュール > G5





Product Advantages
  • 19-pin.
  • 5 Amp/250VAC capacity.
  • 5-pin DeviceNet Minifast Connector.
  • 5-position, adjustable electrical module - Master and Tool side.
  • Provides 5 unique positions across 180 degrees to increase flexibility in robot dress packages.
  • Pin block sealed from moisture when coupled.
  • Mates to G19, R19, S19, or T19 modules.
  • No-Touch contacts on Master module.
  • Patented design.

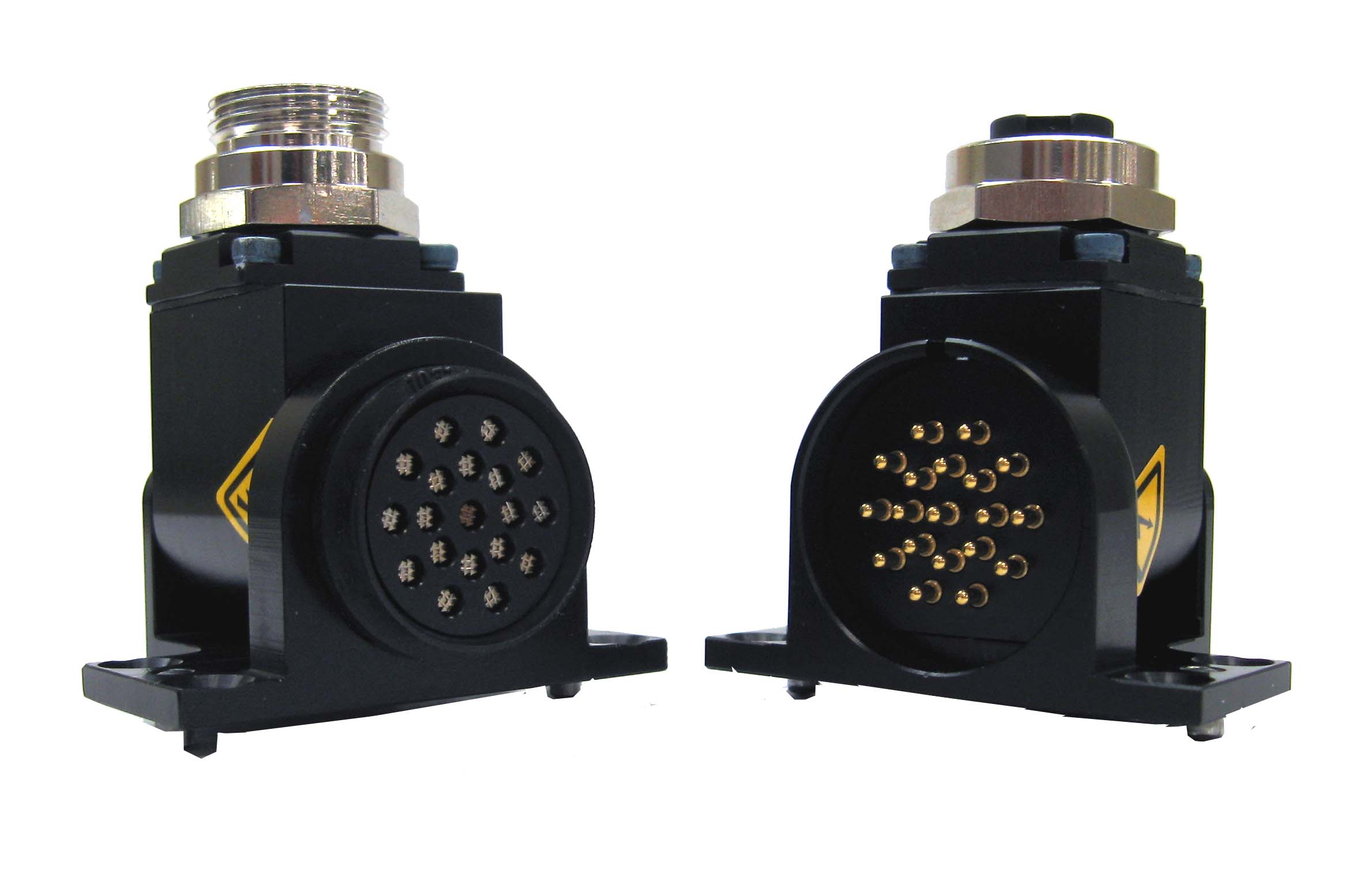

G5 Modules (Master and Tool)
G5 Modules (Master and Tool)

Part NumberSideNotesEDS File
9120-G5-MM19-pin, 3A/250VAC Electrical Module with 5-Pin DeviceNet Connector and 5-position Swivel - Master side
9120-G5-TT19-pin, 3A/250VAC Electrical Module with 5-Pin DeviceNet Connector and 5-position Swivel - Tool side

SpecificationsCompatible QCsConnectors and CablesDrawingsManuals3D CAD Models

Description: 19-pin, 3 Amp/250VAC Electrical Module with 5-pin DeviceNet Connector and 5-position Swivel
Weight: Master 0.36 lbs (0.16 kg)
Tool 0.26 lbs (0.12 kg)
Materials:
  • Rhodium-plated contact pins
  • Anodized aluminum
  • Delrin®.
# Pins: 19
Elec. Rating: 3 Amp/250VAC
Operational Temperature Range: -20 ーF - 150 ーF (-28.9 ーC - 65.6 ーC)
