Ferramentas de Acabamento AC - VersaFinish


Skip Navigation LinksHome > Produtos > Ferramentas de Rebarbação Robótica > Ferramentas de Acabamento de Conformidade Axial

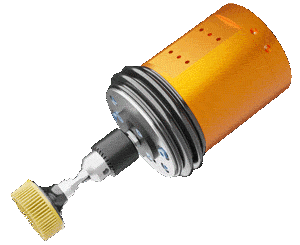

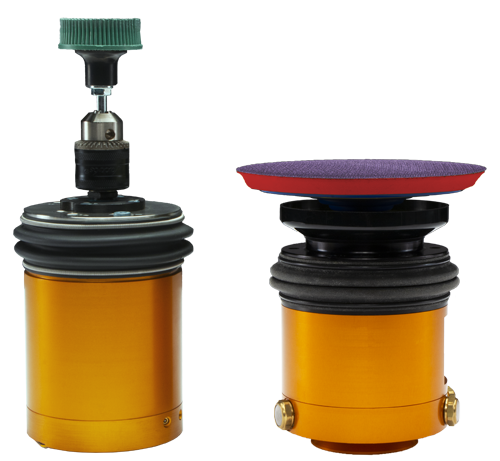

A Ferramenta de Acabamento de Conformidade Axial da ATI, também conhecida como VersaFinish, é uma ferramenta a ar robusta, de baixa velocidade e alto torque com um eixo flutuante axial, adequada para muitas operações robóticas e não-robóticas de acabamento de materiais como alumínio, plástico, aço, etc.

O eixo flutuante rotatório é equipado com um mandril de 3/8" para segurar as ferramentas fornecidas pelo cliente. Estas podem incluir, mas não são limitadas a, escovas abrasivas, escovas metálicas, discos de lixamento, pontas de polimento e ferramentas de chanfragem. Rodando em baixa velocidade, a ferramenta do cliente é empurrada de encontro à peça de trabalho utilizando um fornecimento ajustável de ar para controlar a força de contato. Esta força pneumática constante permite que o eixo flutuante responda axialmente às mudanças no perfil da peça. O sistema de controle da força proporciona uma rigidez muito alta na direção do caminho e baixa rigidez na direção da força de contato.

Dispositivos opcionais de sensoriamento estão disponíveis para detectar a posição do eixo flutuante e monitorar sua velociadde para o desenvolvimento do processo. O projeto de cabeça flutuante reage rapidamente a quaisquer variações no posicionamento da peça ou no caminho do robô, resultando em um tempo de programação do robô que pode ser reduzido em até 75%.


Recursos e Benefícios

  • Motor de turbina confiável:
    Motor de turbina robusto do tipo palhetas, com engrenagens de redução e construido com componentes reforçados, proporciona longo tempo de serviço com excepcional potência.

  • Desempenho de torque elevado:
    Motoresde turbina aumentam seu torque em resposta a cargas introduzidas no acabamento.

  • Conformidade axial flutuante:
    A pressão do ar ajustada remotamente controla e mantém uma força axial constante no eixo flutuante. O movimento de conformidade axial do eixo flutuante permite que a ferramenta do cliente compense os desvios no perfil da peça pelo caminho do robô, compense pelo desgaste da ferramenta e proporcione uma força cosntante na peça de trabalho.

  • Opções de montagem:
    O VersaFinish é fornecido com um esquema de montagem na lateral de seu alojamento. Placas adaptadoras podem ser facilmente customizadas para montagem em robôs, bancadas ou dispositivos.

  • Porta-Ferramentas Simples
    O VersaFinish é fornecido com um mandril simples de 3/8" acionado por chave para segurar mídias comuns. O eixo flutuante é rosqueado para permitir a troca do mandril por porta-mídias customizados ou fornecidos pelo cliente. O motor do VersaFinish possui um rosqueamento direito de eixo flutuante padrão da indústria de 3/8-24. O mandril de broca fornecido pode ser removido para conectar uma variedade de tipos de mandris, pinças ou ferramental customizado.

  • De fácil instrução:
    O movimento axial do eixo flutuante permite a programação fácil e rápida do robô. Este movimento também compensa as mudanças nas tolerâncias da peça, desalinhamento da peça, desgaste da ferramenta e variações no caminho do robô.

  • Sensores opcionais:
    Para ajudar no desenvolvimento do pocesso de monitoramento, o VersaFinish pode ser encomendado com sensores opcionais para detectar a velocidade do eixo mflutuante e sua posição à frente ou retraído. Todas as unidades são fornecidas com um sensor Frontal (-F) que detecta quando a mídia está em contato com a peça de trabalho. Há duas outras opções disponíveis:

    • R = Sensor Retraido (eixo flutuante empurrado totalmente para trás)
    • T = Sensor de Tacômetro (velocidade rotacional do eixo flutuante)




Axially Compliant Finishing Tools
Clique sobre qualquer um dos títulos das tabelas para classificar os dados da coluna.
ModelWeightCompensationCompliance Force *Idle Speed
ACT-3907,25 lb0,59 in max. axial, ±0,3 in recommended3,2 lb - 17 lb5600 rpm
* Pneumatically Variable
