电模块: R24R-M,R24-T


Skip Navigation Links





Product Advantages
  • 26-pin pin block (24 available for customer use).
  • 24-pin cable mounted DDK Mil-Spec connector.
  • 5 Amp/250VAC capacity.
  • Right angle cables.
  • No-Touch contacts on Master.
  • Moisture and dust sealed when mated.
  • Mates with G, R, S, or T modules.

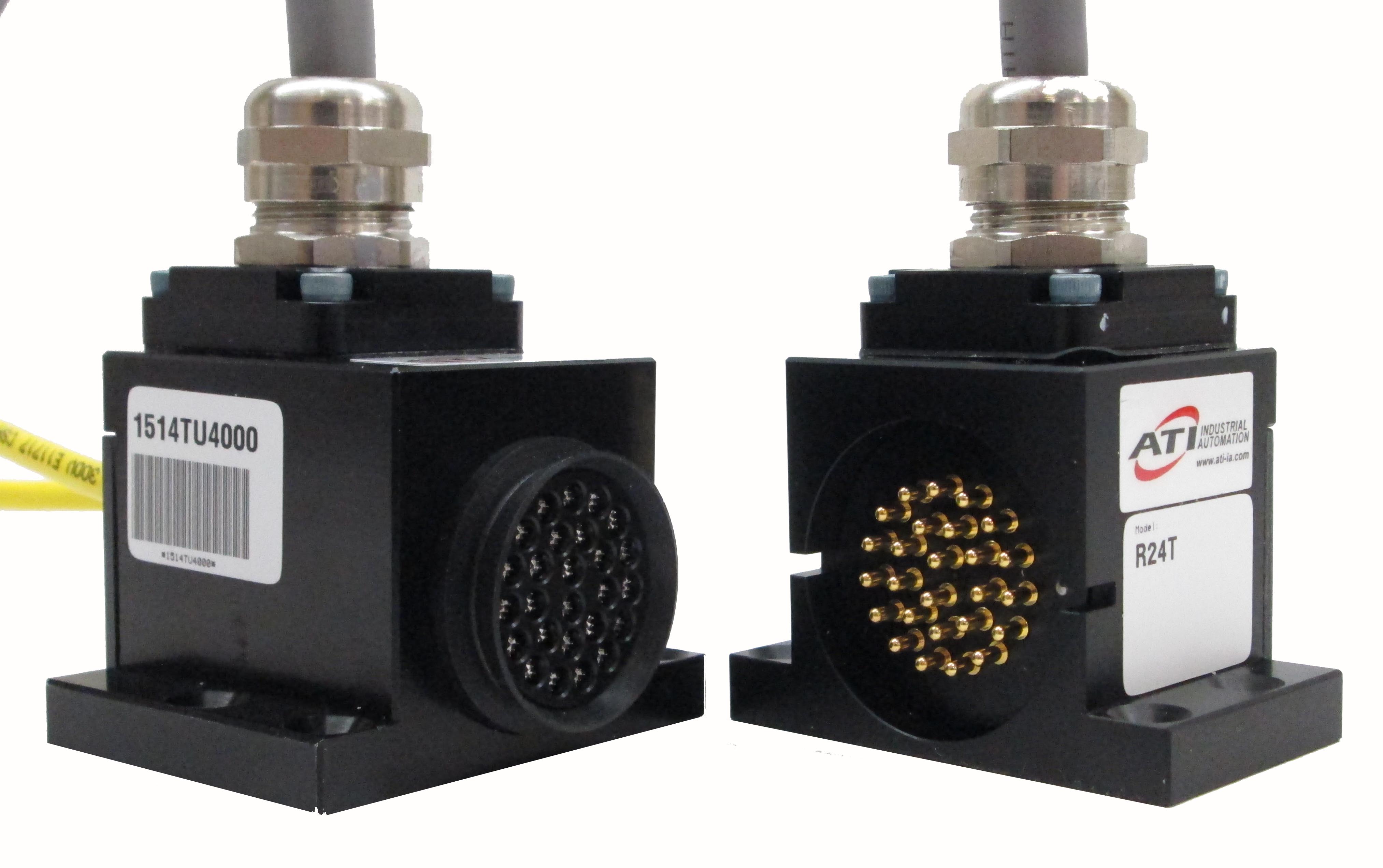

R24R Master and R24 Tool Modules
R24R Master and R24 Tool Modules

Part NumberSideNotes
9120-R24R-MMElectrical Module with Right Angle Cables and Pigtail Mil-spec 24-Pin Connector - Master side
9120-R24-TTElectrical Module with Pigtail Mil-spec Connector - Tool side
9120-R24Z1-TTElectrical Module modified with Right Angle Connector - Tool side

规格兼容的快换型号图纸手册3D CAD Models

描述: Electrical Module with Right Angle Cables and Pigtail Mil-spec 24-Pin Connector
重量: Master 1.08 lbs (0.49 kg)
Tool 1.02 lbs (0.46 kg)
材质:
  • Aluminum housing
  • Precious metal-plated heads on spring pins
  • Precious-metal-plated contact pins
  • Nitrile seal.
针脚数量: 26 (24 available for customer use)
电气规格: 5 Amp/250V
工作温度范围: -20 F - 150 F (-28.9 C - 65.6 C)
