Ethernet/EtherNetIP/EtherCAT/PROFINET 100Mb Pass-Through Modules: TME


Skip Navigation Linksホーム > 製品 > ロボット式ツールチェンジャ > モジュールとアクセサリ > モジュール > 制御と信号のモジュール > TME





Product Advantages
  • Electrical module to pass Ethernet Power, Auxiliary Power, and Servo Power connections.
  • Industry-standard M12, 4-pin D-coded communication connectors for Ethernet signal pass-through.
  • NOTE: TME module may extend past the Master/Tool body on some QCs. Please consult an ATI Account Manager for more information.
  • NOTE: When used on the QC-110, there is a slight possibility that the air supply fittings will hit the edge of the TME module. Please consult an ATI Account Manager for more information.

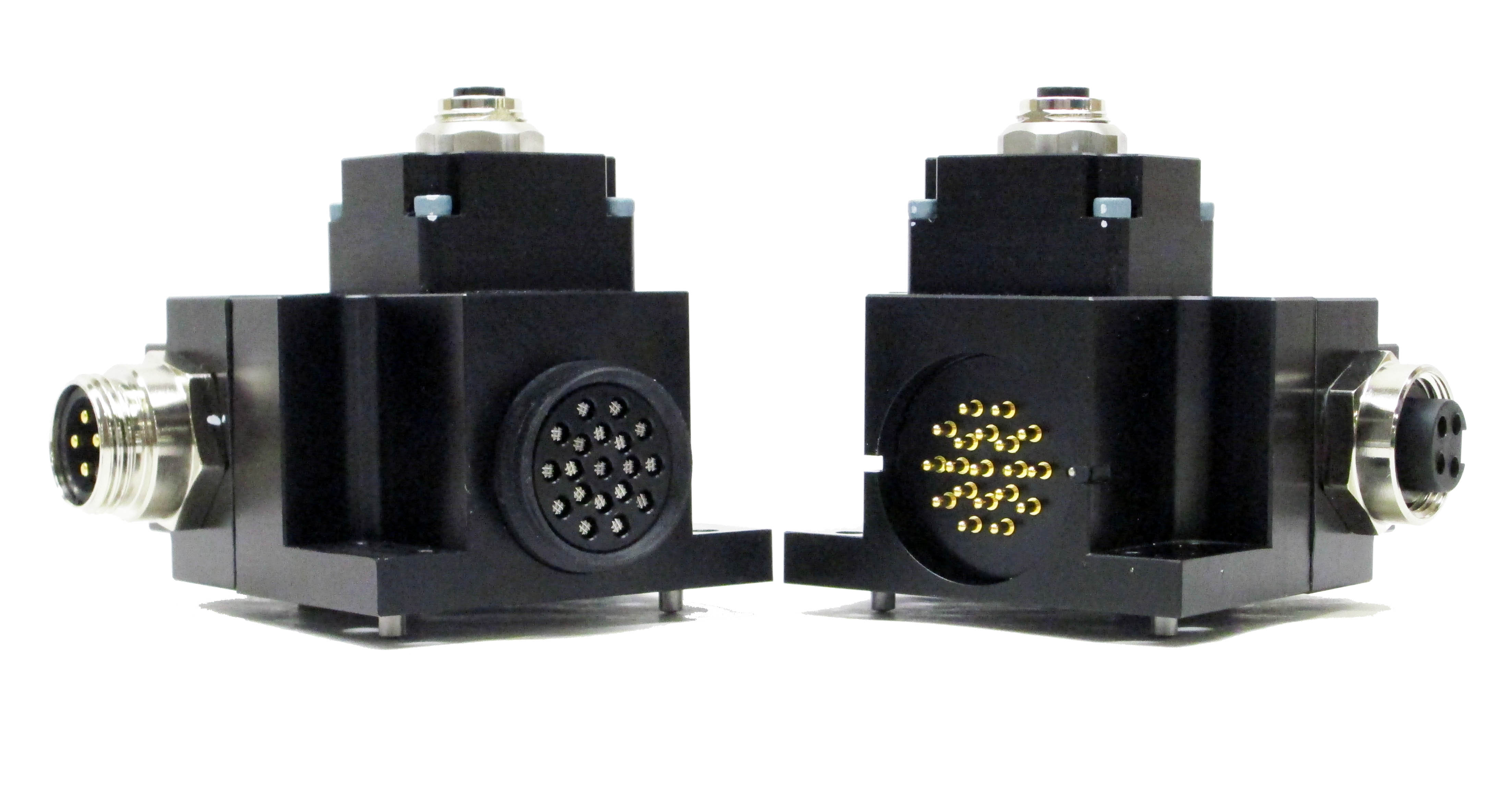

TME Module (Master and Tool)
TME Module (Master and Tool)

Part NumberSideNotesEDS File
9120-TME-MMPass-through Module with Connectors for Ethernet, Aux Power, and Servo Power - Master side
9120-TME-TTPass-through Module with Connectors for Ethernet, Aux Power, and Servo Power - Tool module

SpecificationsCompatible QCsDrawingsManuals3D CAD Models

Description: Pass-through Module with Connectors for Ethernet, Aux Power, and Servo Power
Weight: Master 0.89 lbs (0.40 kg)
Tool 0.82 lbs (0.37 kg)
Materials:
  • Anodized aluminum housing
  • Rhodium-plated spring and contact pins
  • Nitrile seals.
# Pins: Master Pin Block - 19
Ethernet Connector - 4
Aux Power Connector - 4
Servo Power Connector - 4
Elec. Rating: Ethernet Circuit - 2 Amp/150V
Aux Power Circuit - 6 Amp/250V
Servo Power Circuit - 6 Amp/250V
Operational Temperature Range: -20 ーF - 150 ーF (-28.9 ーC - 65.6 ーC)
