Abaixo estão apenas algumas das muitas configurações possíveis para um Pedestal Médio para Ferramentas (sistema TSM). Use os exemplos pré-configurados ou projete seu próprio sistema utilizando nossos componentes altamente configuráveis. Por favor, contate seu Gerente de Conta ATI para mais esclarecimentos sobre como selecionar os componentes do Pedestal de ferramenta adequados à sua aplicação exclusiva, pelo telefone 919-772-0115.

Manuais TSM


Pin And Bushing Module Configurations

TSM System with 36" TSM Post Module, Pin and Bushing Mounting Modules, QC-100 Horizontal Tooling Interface Plate, QC-100 Vertical Tooling Interface Plate.



Configurações Horizontais do V-Block

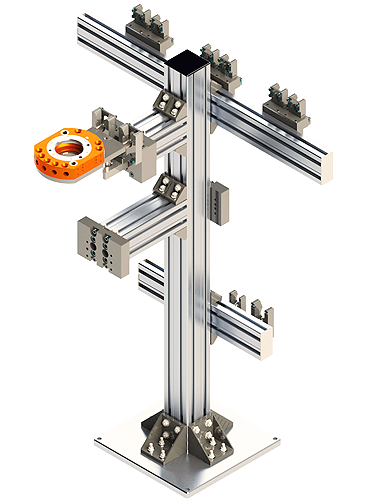

Sistema TSM com Módulo de Poste 48", Módulos Adaptadores, Módulos Horizontais, Módulos de Extensão Horizontal, Módulos de Montagem Horizontal do V-Block e Placas de Interface de Ferramental QC-100

Drawing: 9230-20-1880




Configurações Verticais do V-Block

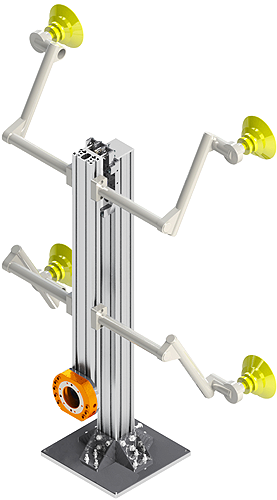

Sistema TSM com Módulo de Poste 48", Módulo de Montagem Vertical V-Block, Módulo Sensor, Sensor de Proximidade e Placa de Interface de Ferramental Vertical

Drawing: 9230-20-1920




Configuração do Pendurador para Ferramentas

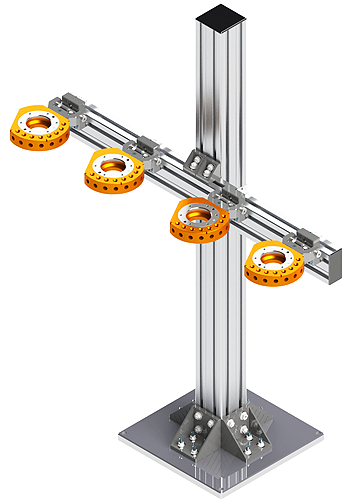

Sistema TSM com Módulo de Poste 48", Módulo Horizontal, (4) Módulos de Montagem de Pendurador para Ferramentas, (4) Penduradores para Ferramentas para um QC-71

Drawing:  9230-20-3198
