Tool Changers: QC-150


Skip Navigation Linksホーム > 製品 > ロボット式ツールチェンジャ > ツールチェンジャのモデル > QC-150





Attention:  An upgraded version of this item is available.

Current Product Benefits Interchangeable
QC-160 Round body QC with (5) 3/8” and (4) ½” utility ports and integrated sensing. Locking components and alignment pins/bushings from the QC-210 allows the QC-160 to have larger payload, X-Y moment, and torsion ratings. No



Product Advantages
  • Extremely strong locking mechanism.
  • No-Touch locking technology allows up to 0.12 inch (3.0 mm) plate separation when locking.
  • Patented Fail-Safe locking mechanism design results in low force acting on the piston.
  • Large piston diameter and outward ball travel increase moment capacity.
  • All locking parts made of Rc58 stainless steel.
  • Long-life bushings for pneumatic pass-through.

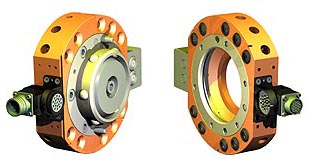

QC-150 Master and Tool Plate with G19 electrical module and FN2 self-sealing fluid module
QC-150 Master and Tool Plate with G19 electrical module and FN2 self-sealing fluid module

SpecificationsDrawingsManualsCompatible ModulesTool Stand Options3D CAD Models
Units:
Suggested Payload Limit: 440 lb
Locking Force @ 80 psi (5.5 bar): 3600 lb
Static Moment Capacity (X & Y): 12000 lbf-in
Static Moment Capacity (Z): 10000 lbf-in
Positional Repeatability - (X, Y, & Z): 0.0006 in
Weight - when coupled: 18.2 lb
Master Weight: 12.3 lb
Tool Weight: 5.94 lb
Maximum distance between Master & Tool plate before locking at 87 psi (6 bar): 0.12 in
Pneumatic Pass-through Ports (qty) Size: (10) 3/8 NPT; Rc 3/8 (BSPT)
