AMATEC Robotics GmbH(www.amatec.de)
Por lo general, los robots se mueven con posiciones controladas en trayectorias programadas sin tener en cuenta las Fuerzas o Torques que se ejercen en la herramienta o pieza. Sin embargo, en muchos casos, el ajuste o ejecución de fuerzas definidas con exactitud mediante el robot tiene una gran influencia en la calidad y robustez de una aplicación robótica:
El posicionamiento libre de tensión de las partes, por ejemplo, los procesos de colocación
-
Las fuerzas y torques pueden ajustarse independientemente de la posición de la parte y tolerancia, por ejemplo, el encolado y pulido
-
Los perfiles complejos de fuerza pueden aplicarse en piezas durante la ejecución del programa, por ejemplo, perforación robotizada o engatillado roldana.
-
La compensación de las tolerancias de las partes mediante la programación de un cumplimiento activo, por ejemplo, las tareas de montaje
-
Detección de colisión sensible, por ejemplo, funciones de manipulación

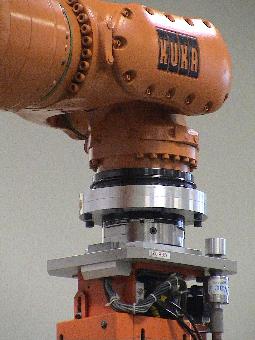

Cuando se utiliza un sensor ATI de fuerza/torsión de seis ejes, el FTCtrl extiende el modo de operación tradicional de los robots KUKA con la posibilidad de programar fuerzas y torsiones nominales en lugar de posiciones y trayectorias. También es posible la superposición de movimientos de fuerza y posición controlados.
FTCtrl contiene los siguientes componentes:
-
Extensión del conjunto de instrucciones de KRL para la programación intuitiva de las aplicaciones robóticas controladas por fuerza/torque
-
Controlador configurable de fuerza /torque integrado en el núcleo del controlador de robot.
-
Cada uno de los seis grados cartesianos de libertad puede controlarse alternativamente mediante un circuito de control de posición o un circuito de control de fuerza/torque.
-
Conductores para ATI ISA-bus y sistemas de sensores DAQ.
FTCtrl brinda las siguientes ventajas:
-
La posibilidad de posición de combinación de programación controlada de fuerza en cada instrucción de movimiento. La única condición: Cada grado de libertad del robot está sujeto al control de fuerza/torque o al control de posición.
-
Salida de los mensajes de error basados en el sensor en el dispositivo controlador manual del control de robot.
-
La adaptación simple del controlador de fuerza/torque a las demandas de la aplicación respectiva (es decir, tanto el tipo de robot como así también en sensor montado y las dinámicas del perfil de fuerza del proceso (contacto suave y duro) puede considerarse debidamente.)
-
La salida numérica de las fuerzas y torques del proceso en el dispositivo controlador manual del control de robot. También se puede integrar una salida gráfica.
-
Todos los movimientos controlados del robot de fuerza/torque se refieren al sistema de coordenadas de la herramienta actual (TCP) o al sistema de coordenadas que sigue la trayectoria. Por lo tanto, las aplicaciones pueden programarse rápido e intuitivamente con respecto al sistema de coordenadas más apropiado.
El mecanismo versátil de seguridad para la protección del sensor y pieza:
-
Supervisión de fuerza/torque: Los valores de umbral regulables arrojan un error cuando se exceden.
-
Control de tiempo: las fuerzas del proceso pueden limitarse mediante temporizadores programables de manera temporal.
-
Supervisión de trayectoria: Los movimientos agregados pueden limitarse por FTCTRL
(Johannes Stelter)
|
|
|
|
