Selecinando un Compensador

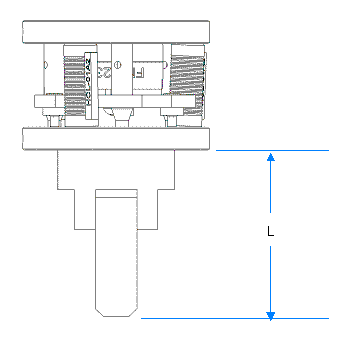

2. Calcular el centro de Alineamiento óptimo ( C-of-C ): Calcular la distancia total L, del plato del Tool del compensador (abajo) a los punto de contacto inicial de la parte que se inserta (véase el gráfico más abajo).Tener en cuenta cualquier plato de interface L seleccione el modelo de C-of-C con 30 % de distancia L. Es mejor tener un Modelo C-of-C debajo del punto de inserción que arriba de éste. Si el ajuste entre la clavija y el agujero está suelto, un modelo con un C-of-C con 60% de distancia" L" es admisible   << Paso 1    Paso 3>> Descripción del producto y características Selecting A Compensator Compensator Models Shear Pad Data Lock-Up Feature (Optional) Lock Sensing Feature (Optional) Catálogos y Manuales Demos de Video
